Container refrigerado (reefer) em 440 V ou 380 V: qual transformador usar para ligar na sua rede

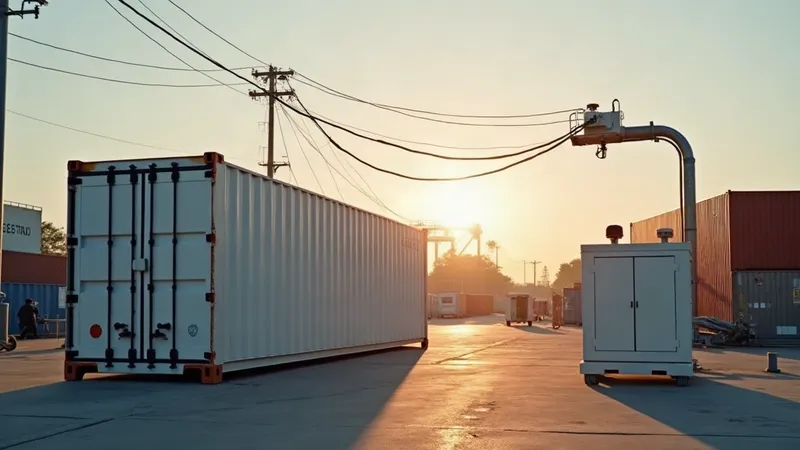

Container refrigerado, o reefer, é uma câmara fria sobre rodas: um compressor trifásico, ventiladores e um controlador, alimentados por uma tomada industrial. O padrão internacional das unidades é 380/460 V, 50/60 Hz, trifásico. No pátio brasileiro, a tomada disponível costuma ser 220 V ou 380 V. Entre a tomada e o reefer entra o auto transformador.

Que tensão o reefer aceita

A placa da unidade de refrigeração diz. As mais comuns aceitam de 380 a 460 V, o que cobre 380 V e 440 V. Algumas séries antigas são 440/460 V. Em 220 V nenhuma funciona sem transformador.

As combinações

• Rede 220 V, reefer em 380 V: auto transformador 220/380 V.
• Rede 220 V, reefer em 440 V: auto transformador 220/440 V.
• Rede 380 V, reefer em 440 V: auto transformador 380/440 V; é o caso mais leve, porque a relação de tensões é pequena e o equipamento é menor.

O dimensionamento

Um reefer de 40 pés consome, em regime, algo entre 6 e 12 kW, com picos na partida do compressor e no degelo. Aplique a regra da ABC: kW × 1,3 e, como o compressor é motor, um modelo acima. Para um reefer de 10 kW: 13 kVA → o 15 kVA atenderia → modelo recomendado de 20 kVA. Para dois reefers no mesmo transformador, some.

Se o pátio tem vários containers, o melhor desenho é um transformador por grupo de tomadas, com a proteção de cada tomada dimensionada pelo reefer e a do transformador pela soma.

Cuidados específicos

• Sequência de fases. Compressores scroll giram num sentido só; o reefer costuma ter proteção de sequência, mas confira a sequência na saída do transformador na instalação.
• Ambiente. Pátio é sol e chuva. O transformador fica em abrigo ou em caixa adequada ao tempo; veja o grau IP da caixa.
• Neutro. O reefer usa as três fases e um terra. Terra é a carcaça, aterrada. Neutro da rede não entra no auto transformador.
• Cabo até a tomada. Corrente do lado de menor tensão para o trecho entre a rede e o transformador; corrente do reefer para o trecho depois.

Perguntas frequentes

O reefer é 460 V. O 440 V serve?

Em geral sim: as unidades são especificadas para uma faixa (380 a 460 V, tipicamente) e 440 V está dentro dela. Confirme na placa da unidade de refrigeração.

Posso ligar o reefer em 380 V se ele é 380/460?

Sim, se a placa indica 380 V como tensão aceita. Nesse caso, com rede 220 V, o 220/380 V resolve e é o equipamento mais comum para isso.

Preciso de gerador no pátio?

Isso é decisão logística. Se houver gerador, o transformador fica depois da chave de transferência; veja gerador precisa de transformador.
